Manual completo do Pré-Amplificador Cygnus CP400 e SL400
Descrição do arquivo: Este manual em PDF de 8.355 KB reúne todas as instruções técnicas e operacionais dos modelos Cygnus CP400 e SL400. Ideal para técnicos, engenheiros de áudio, hobbistas e proprietários que desejam instalar, configurar, reparar ou otimizar o desempenho dos pré-amplificadores.
O que você encontrará neste documento

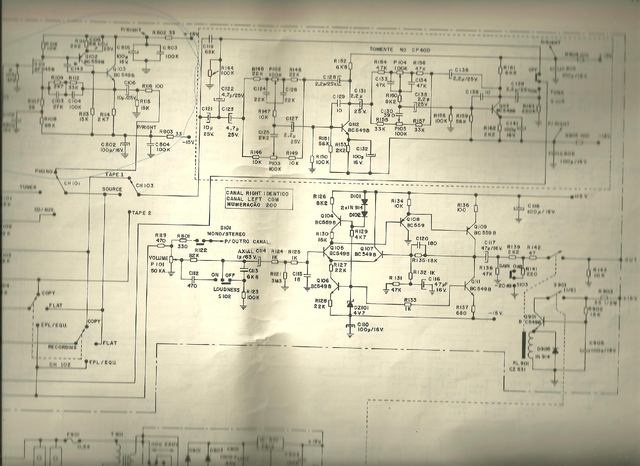

Esquemas elétricos: diagramas detalhados para diagnóstico e reparos.
Diagrama de conexões: orientações para entradas, saídas e aterramento.
Especificações técnicas: características de ganho, impedância, alimentação e tolerâncias.
Procedimentos de manutenção: limpeza, troca de componentes e verificação de funcionamento.
Resolução de problemas: tabelas de falhas comuns e soluções práticas.
Instruções de segurança: cuidados elétricos e manuseio adequado para evitar danos.
Benefícios e usos práticos
Facilidade de diagnóstico: com esquemas e layouts, o manual reduz o tempo de identificação de falhas elétricas e facilita a substituição de peças. Aprendizado técnico: o conteúdo é útil para quem deseja entender a arquitetura interna dos pré-amplificadores Cygnus, servindo como material didático em oficinas e cursos.
Instalação correta: siga as recomendações de conexão e aterramento para minimizar ruídos e interferências, obtendo maior fidelidade sonora. Otimização: ajuste de ganho e níveis de saída conforme especificado garante melhor integração com outros equipamentos de som.
Para quem este manual é indicado
Técnicos de manutenção eletrônica e de áudio.
Usuários que possuem modelos CP400 ou SL400 e querem realizar ajustes ou consertos.
Lofts de som, estúdios e profissionais de áudio que necessitam documentação técnica para integração.
Estudantes e hobistas interessados em eletrônica de áudio analógica.
Conteúdo prático do PDF
O arquivo apresenta capítulos organizados com instruções passo a passo, tabelas de medições, legendas de componentes e código de cores para placas. As imagens e diagramas estão preparados para impressão, facilitando a consulta em bancada de trabalho. Não contém scripts nem links externos — apenas o conteúdo necessário para uso imediato.
Como utilizar: faça o download e abra em um leitor de PDF para pesquisar por termos como "esquema", "alimentação", "planta de sinal" ou "ajuste de ganho". Imprima páginas relevantes para acompanhar um reparo ou ajuste em campo.
Observação: recomenda-se desconectar o equipamento da rede antes de qualquer intervenção e seguir as instruções de segurança contidas no manual.
PDF
8356 KB
